涂鸦蓝牙SIG MESH 触摸4键遥控器

一．遥控产品特性
● 采用涂鸦蓝牙SIG MESH 控制协议
●一键群控设备开启,场景切换
●一键群控设备关闭
● 支持本地配对场景切换和App线上配对场景功能
●实现遥控一对一，一对多,多对多控制
●超强待机，待机电流低至≤15uA，最高可达1年以上待机时间
●USB 5V 可充电功能

二．电气参数

型号		DG-M1208B
充电功能	充电接口	MICRO USB
	充电电压	DC5V
	充电指示灯	充电状态红灯,充满转绿灯
环境	工作温度	-30～+50℃
	工作湿度	20-90%RH (无凝露)
	储存温度/湿度	-40℃ - 80℃ ；10-90%RH (无凝露)
	大气压强	86-106KPa
产品功能	通讯协议	SIG MESH
	无线频率	2.4G
	无线距离	<30M
	待机功耗	小于15uA
	遥控键数	触摸4键
其它	IP等级	IP20
	外壳材质	PC
	重量	36g
	包装尺寸	110*94*35mm
	产品尺寸	90*35*11mm
	底座尺寸	105*90*7mm
	质保说明	3 年

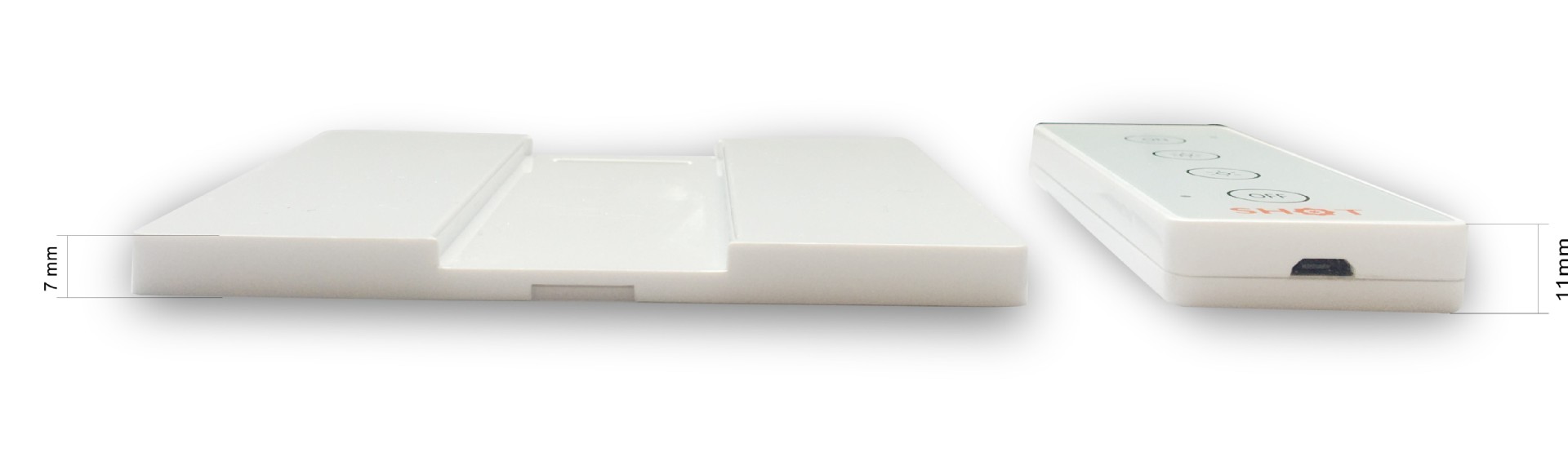

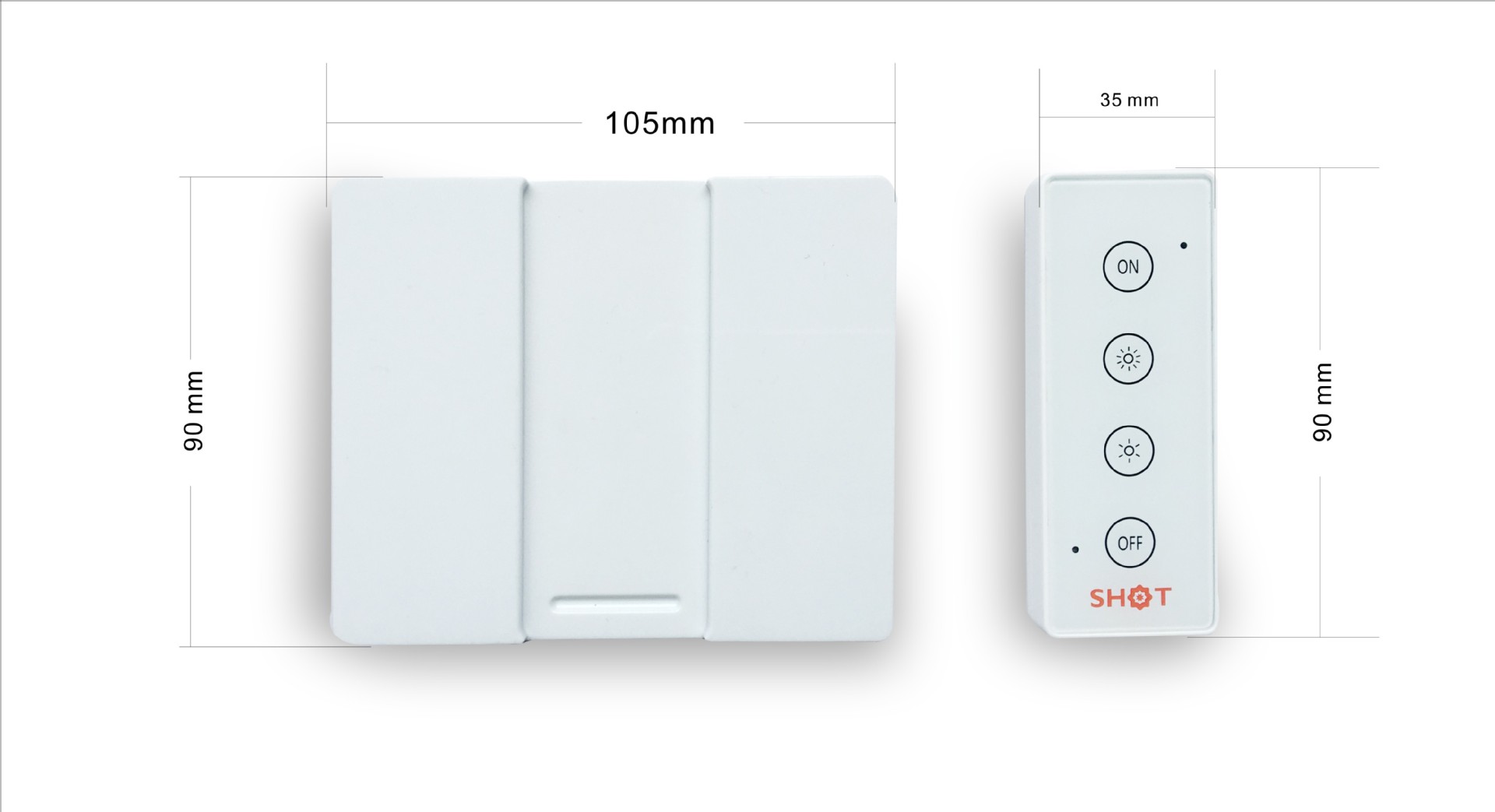

三. 外观尺寸
遥控整体尺寸：L/W/H:90*35*11mm
底座尺寸：L/W/H:105*90*7mm



四设备配网

一、入网设置

首次配对前需要先将被控灯具和遥控器在涂鸦智能APP 中完成配网。

« 被控灯具配网方式与原灯具使用涂鸦智能 APP 配网操作方式一致，开关三次进入

配网模式；

« 遥控器长按（on+off）组合键 5s 指示灯连续快闪进入配网模式。

二、配对/解除配对

1、被控灯具-遥控器配对过程
本地配对：
« 被控灯具上电自动进入配对模式，该模式维持 10s，10s 内长按遥控器 on 键直至指示灯闪烁，遥控器进入配对模式，被控灯具快闪3 次显示配对成功，否则配对失败；
« 配对完成后即可使用遥控器对被控灯具进行开、关、调整亮暗的操作。

App 线上配对：

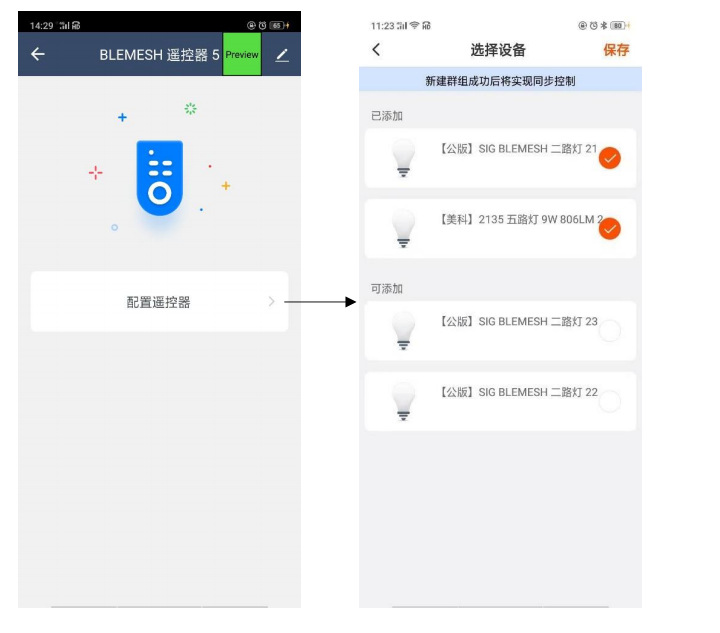

« 点击遥控器设备，进入遥控器面板，如下图所示；
« 选择“配置遥控器”，跳转配置页面，在可添加组中显示可配对的被控灯具列表，勾选需要配对的被控灯具，保存即可，配对成功的灯具快闪3 次，配对成功的灯具显示在已添加组中


2、被控灯具-遥控器解除配对过程

本地解除配对：
« 被控灯具上电自动进入解除配对模式，该模式维持 10s，10s 内长按遥控器 off键直至指示灯闪烁，遥控器进入解除配对模式，被控灯具快闪3 次表示解除配对成功， 解除配对后遥控器无法进行其他操作。

App 线上解除配对：
« 点击遥控器设备，进入遥控器面板；
« 选择“配置遥控器”，跳转配置页面，在已添加组中显示已配对的被控灯具，去勾选要解除配对的灯具，保存即可，解除配对成功的灯具快闪3 次，解除配对成功的灯具显示在可添加组中。

注：
1. 一个遥控器最多可控 100 个灯，一个被控灯具最多可被 8 个遥控器控制
2. 涂鸦智能App 请使用最新版本：3.12.0
