Zigbee 3.0 智能网关连接智能家居开关家用智能网关智能主机

TYGWZW-01 是公司开发的一款超小型智能 Zigbee 网关产品。它由一个高集成度的无线 WIFI 模块、一个低功耗无线 Zigbee 模块和一块主板构成。通过涂鸦智能 APP，用户可实现设备添加、设备重置、第三方控制和 Zigbee 群组控制，满足智能家居等应用场合。

物理特性:

[外观尺寸]: 长*宽*高=60.5*60.5*16.1mm

[ 重 量 ]: 净重 50g

[状态指示灯]: 2 个 LED (WIFI+Zigbee)

[ 操作按键]: 1 个按钮(重置)

[ 供 电 ]: MicroUSB DC5V

[工作电流 ]: <1A

[适配器输出 ]: 5V 1A

[工作温度 ]: -10-55℃

[工作湿度 ]: 10%-90%RH(非凝结)

[存储温度]: -20-60℃

[存储湿度]: 5%-90%RH(非凝结)

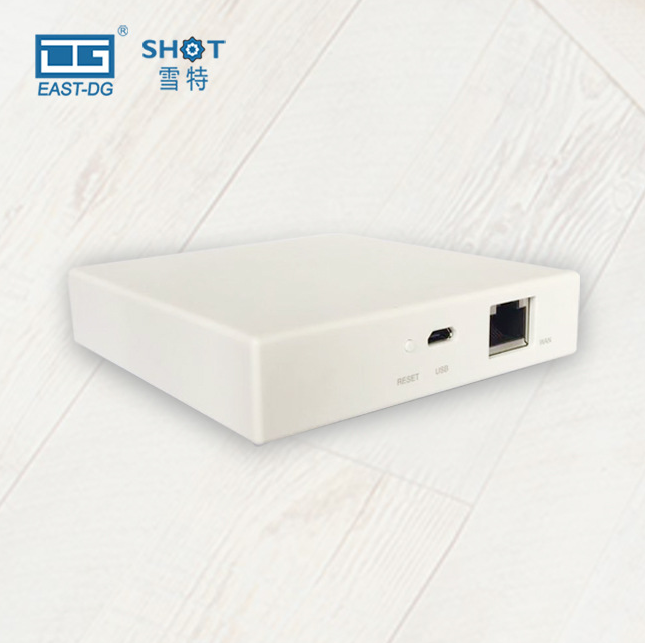

[硬件接口]: 1 个 Micro-USB

[无线技术]: WIFI 802.11 b/g/n

Zigbee 802.15.4

[天线类型]: 内置板载天线

[天线增益信息]: 2.2dBi

射频特性:

WIFI	Zigbee
无线频率	2.400 ~2.4835GHz	2.400 ~ 2.480GHz
网络标准	WIFI 802.11 b/g/n	IEEE 802.15.4
发射功率	20dBm	标称 10dBm，最大可达 19dBm
信道数	CH1-CH11	CH11 - CH26 信道 2405MHz； 2410MHz； 2415MHz; 2420MHz; 2425MH z; 2430MHz; 2435MHz ··· 2480MHz 即每隔 5MHz 增加一个信道
传输速率	11b:1,2,5.5, 11 (Mbps) 11g:6,9,12,18,24,36,48,54(Mb ps)‘5 11n:HT20 MCS0~7 11n:HT40 MCS0~7	250Kbps

网络性能：
【无线加密】AES 128bit 加密
WPA-PSK/WPA2-PSK，WPA/WPA2 安全机制
【网络管理】远程 App 配置

 WIFI 模块固件升级
Zigbee 模块固件升级

【最大连接数】Max Node =128

 状态指示灯及重置

蓝色：指示 Zigbee 状态
闪烁表示允许子设备入网
常亮表示未激活
长灭表示已激活

红色：指示 WIFI 状态
常亮表示已连接
闪烁表示待连接
长灭表示 WIFI 信息已配置，但无法连接

重置方法：长按按键 5S 后看到蓝色指示灯闪烁数次，即重置成功
