描述

1、产品特性：

● 电气类型：隔离电源（适用Ⅱ类灯具）

● 集成三种调光功能（0-10V、PWM信号、电阻）

● 兼容0-10V 和 1-10V 调光器

● 单通道输出

● 调光范围：6-100%
● 输入电压：100～277VAC，极限电压：90～305VAC

● 输出电压：27～42VDC，MAX:50V

● 输出功率：63W

●短路过载保护功能

●调光曲线平滑

● 自然风冷

● 信号悬空时，可作为电源使用

● 适用于：三防灯、格栅灯、面板灯等条形LED灯具

2、产品描述

DG-R6560A调光LED电源是我公司开发的一款高功率因素、高效率、高精度的LED恒流调光隔离驱动电源，关键元器件采用进口品牌，该产品具有节能、环保、安全、长寿命等特点。采用准谐振方案,功率因数高,效率高。集成三种调光功能，0-10V信号，10V PWM信号，可变电阻（电位器）。

3、电气参数

型号		DG-R6560A
输出	功率	63W
	输出电压	27-42V
	电流精度	±5%
	输出电流	1500mA(1200-1500mA电流可选)
	纹波	＜ 4.3Vp-p
	温度漂移	±10%
	启动时间	100Vac＜1S 230Vac＜0.5S 277Vac＜0.5S
	输出线性调整率	±5%
输入	输入线性调整率	±5%
	电压范围	100-240VAC 277VAC(极限电压：90～305VAC ）
	频率范围	47～63Hz
	功率因数	PF>0.95/220VAC PF>0.98/110VAC
	效率（典型）	90%
	浪涌电流	<60A/350uS@230Vac
	输入电流	0.78A Max
	谐波（典型）	<15%
保护	开路保护	开路电压＜50V
保护	短路保护	打嗝模式,异常条件移除后可自动恢复
环境	工作温度	-30～+50℃
	工作湿度	20-90%RH (无凝露)
	储存温度/湿度	-40℃ - 80℃ ；10-90%RH (无凝露)
	大气压强	86-106KPa
安规和电磁兼容	安全规范	EN61347-2-13:2006 /EN61347-1:2008
	耐压	I/P-O/P:3.75KVac,<5mA,60S；
	绝缘阻抗	I/P-O/P:500Vac,>100M??
	电磁干扰	符合EN55015，EN61000-3-2，FCC Part15.
	浪涌等级	符合IEC61000-4-5(L-N:1KV)
	谐波电流	EN61000-3-2/EN61000-3-3
	电磁抗干扰	符合EN61000-4-2,3,4,5,6,8,11; EN61547.

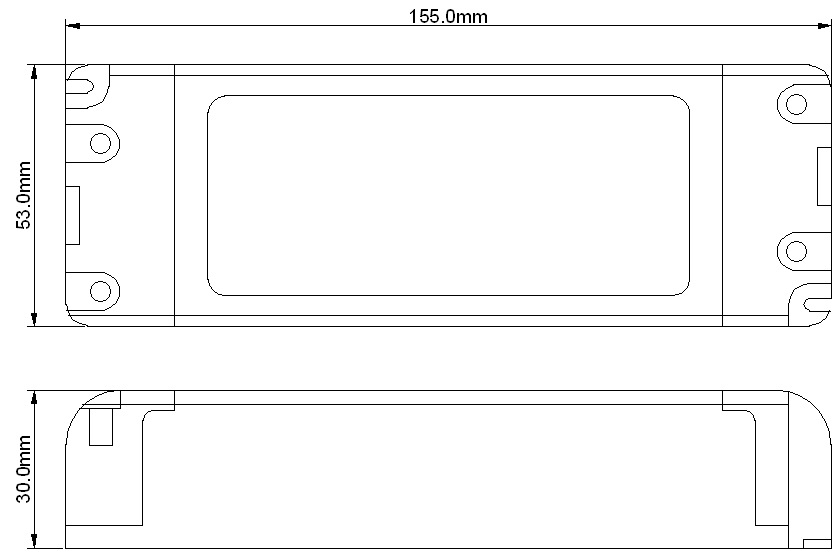

其它	尺寸	(LWH) =155mm * 53mm * 30mm
	重量	200g
	包装	纸箱
	质保说明	3年（Tc≤75℃）
测试说明	1、如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃，湿度50%，输入电压230VAC，90%负载条件下测试的结果。
补充说明	1、建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置，以确保用电安全. 2、灯具内装配电源使用的PC罩、外壳、堵头等套件必须满足UL94-V0及以上防火等级. 3、电源作为整灯灯具中的一个零部件与终端设备结合使用，因EMC性能受LED灯具及走线的影响，终端设备制造商需对整套装置重新进行EMC确认。
