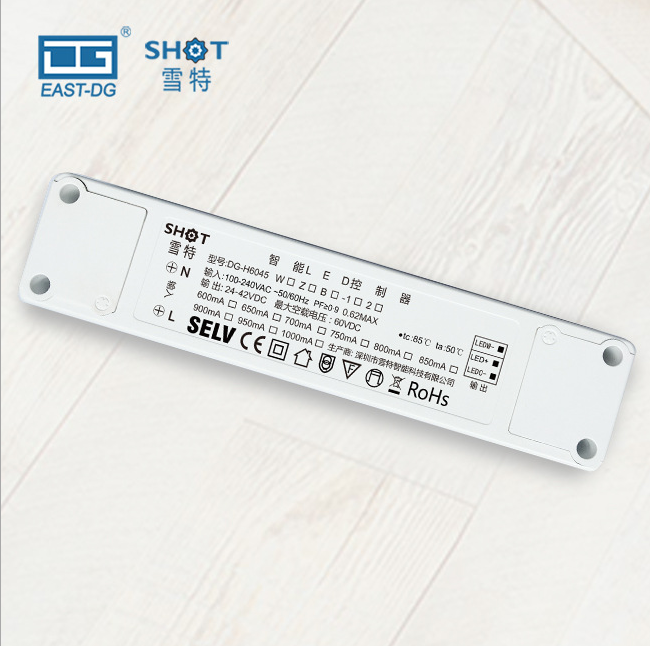

智能电源

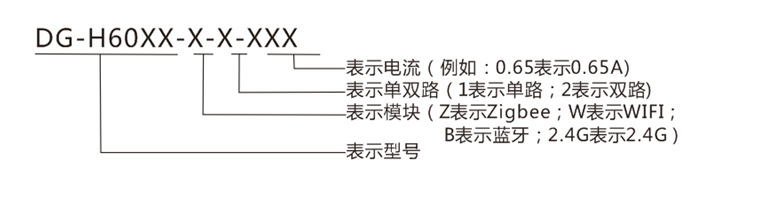

型号

DG-H6045-Z-（1/2)-1A

DG-H6045-Z-（1/2)-0.95A

DG-H6045-Z-（1/2)-0.9A

DG-H6045-Z-（1/2)-0.85A

输出

功率

42W

39.9W

37.8W

35.7W

输出电压

24-42V

24-42V

24-42V

24-42V

电流精度

±5%

±5%

±5%

±5%

输出电流

1000mA

950mA

900mA

850mA

纹波电压

＜ 1V

＜ 1V

＜ 1V

＜ 1V

温度漂移

±8%

启动时间

100Vac＜1S 230Vac＜0.5S 265Vac＜0.5S

输出线性调整率

±5%

输入

输入线性调整率

±5%

电压范围

100～240VAC(极限电压：90～265VAC）

频率范围

47～63Hz

功率因数

≥0.9

≥0.9

≥0.9

≥0.9

效率

≥87%

≥87%

≥85%

≥84%

浪涌电流

<60A/350uS@230Vac

输入电流

<0.5A

谐波（典型）

≤20%

保护

开路保护

开路电压＜60VDC

短路保护

打嗝模式,异常条件移除后可自动恢复

环境

工作温度

-30～+50℃

工作湿度

20-90%RH (无凝露)

储存温度/湿度

-40℃ - 80℃ （Ⅰ类环境 6个月）；10-90%RH (无凝露)

大气压强

86-106KPa

安规和电磁兼容

安全规范

EN61347-2-13:2006 /EN61347-1:2008

耐压

I/P-O/P:3.75KVac,<5mA,60S；

绝缘阻抗

I/P-O/P:500Vac,>100M?

电磁干扰

符合EN55015，EN61000-3-2。

浪涌等级

符合IEC61000-4-5(L-N:1KV)

电磁抗干扰

符合EN61000-4-2,3,4,5,6,8,11; EN61547

其它

尺寸

(L*W*H) =155mm * 53mm * 30mm

IP等级

IP20

重量

183g

包装

纸箱

质保说明

3年（Tc≤75℃）

测试说明

1、如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃，湿度50%，输入电压230VAC，90%负载条件下测试的结果。

补充说明

1、建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置，以确保用电安全.

2、灯具内装配电源使用的PC罩、外壳、堵头等套件必须满足UL94-V0及以上防火等级.

3、电源作为整灯灯具中的一个零部件与终端设备结合使用，因EMC性能受LED灯具及走线的影响，终端设备制造商需对整套装置重新进行EMC确认。

型号

DG-H6042-Z-（1/2)-0.8A

DG-H6042-Z-（1/2)-0.75A

DG-H6042-Z(1/2)- 0.7A

DG-H6042-Z-（1/2)-0.65A

输出

功率

33.6W

31.5W

29.4W

27.3W

输出电压

24-42V

24-42V

24-42V

24-42V

电流精度

±5%

±5%

±5%

±5%

输出电流

800mA

750mA

700mA

650mA

纹波电压

＜ 1V

＜ 1V

＜ 1V

＜ 1V

温度漂移

±8%

启动时间

100Vac＜1S 230Vac＜0.5S 265Vac＜0.5S

输出线性调整率

±5%

输入

输入线性调整率

±5%

电压范围

100～240VAC(极限电压：90～265VAC）

频率范围

47～63Hz

功率因数

≥0.9

≥0.9

≥0.9

≥0.9

效率

≥84%

≥83%

≥82%

≥82%

浪涌电流

<60A/350uS@230Vac

输入电流

<0.5A

谐波（典型）

≤20%

保护

开路保护

开路电压＜60VDC

短路保护

打嗝模式,异常条件移除后可自动恢复

环境

工作温度

-30～+50℃

工作湿度

20-90%RH (无凝露)

储存温度/湿度

-40℃ - 80℃ （Ⅰ类环境 6个月）；10-90%RH (无凝露)

大气压强

86-106KPa

安规和电磁兼容

安全规范

EN61347-2-13:2006 /EN61347-1:2008

耐压

I/P-O/P:3.75KVac,<5mA,60S；

绝缘阻抗

I/P-O/P:500Vac,>100M?

电磁干扰

符合EN55015，EN61000-3-2。

浪涌等级

符合IEC61000-4-5(L-N:1KV)

电磁抗干扰

符合EN61000-4-2,3,4,5,6,8,11; EN61547

其它

尺寸

(L*W*H) =155mm * 53mm * 30mm

IP等级

IP20

重量

183g

包装

纸箱

质保说明

3年（Tc≤75℃）

测试说明

1、如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃，湿度50%，输入电压230VAC，90%负载条件下测试的结果。

补充说明

1、建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置，以确保用电安全.

2、灯具内装配电源使用的PC罩、外壳、堵头等套件必须满足UL94-V0及以上防火等级.

3、电源作为整灯灯具中的一个零部件与终端设备结合使用，因EMC性能受LED灯具及走线的影响，终端设备制造商需对整套装置重新进行EMC确认。

型号

DG-H6042-Z-（1/2)-0.6A

输出

功率

25.2W

输出电压

24-42V

电流精度

±5%

输出电流

600mA

纹波电压

＜ 1V

温度漂移

±8%

启动时间

100Vac＜1S 230Vac＜0.5S 265Vac＜0.5S

输出线性调整率

±5%

输入

输入线性调整率

±5%

电压范围

100～240VAC(极限电压：90～265VAC）

频率范围

47～63Hz

功率因数

≥0.9

效率

≥80%

浪涌电流

<60A/350uS@230Vac

输入电流

<0.5A

谐波（典型）

≤20%

保护

开路保护

开路电压＜60VDC

短路保护

打嗝模式,异常条件移除后可自动恢复

环境

工作温度

-30～+50℃

工作湿度

20-90%RH (无凝露)

储存温度/湿度

-40℃ - 80℃ （Ⅰ类环境 6个月）；10-90%RH (无凝露)

大气压强

86-106KPa

  安规和电磁兼容

安全规范

EN61347-2-13:2006 /EN61347-1:2008

耐压

I/P-O/P:3.75KVac,<5mA,60S；

绝缘阻抗

I/P-O/P:500Vac,>100M?

电磁干扰

符合EN55015，EN61000-3-2。

浪涌等级

符合IEC61000-4-5(L-N:1KV)

电磁抗干扰

符合EN61000-4-2,3,4,5,6,8,11; EN61547

其它

尺寸

(L*W*H) =155mm * 53mm * 30mm

IP等级

IP20

重量

183g

包装

纸箱

质保说明

3年（Tc≤75℃）

测试说明

1、如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃，湿度50%，输入电压230VAC，90%负载条件下测试的结果。

补充说明

1、建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置，以确保用电安全.

2、灯具内装配电源使用的PC罩、外壳、堵头等套件必须满足UL94-V0及以上防火等级.

3、电源作为整灯灯具中的一个零部件与终端设备结合使用，因EMC性能受LED灯具及走线的影响，终端设备制造商需对整套装置重新进行EMC确认。
