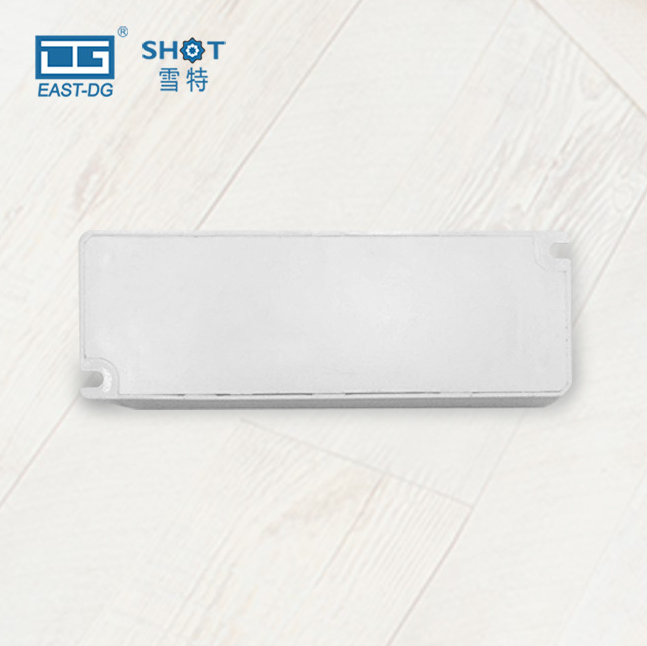

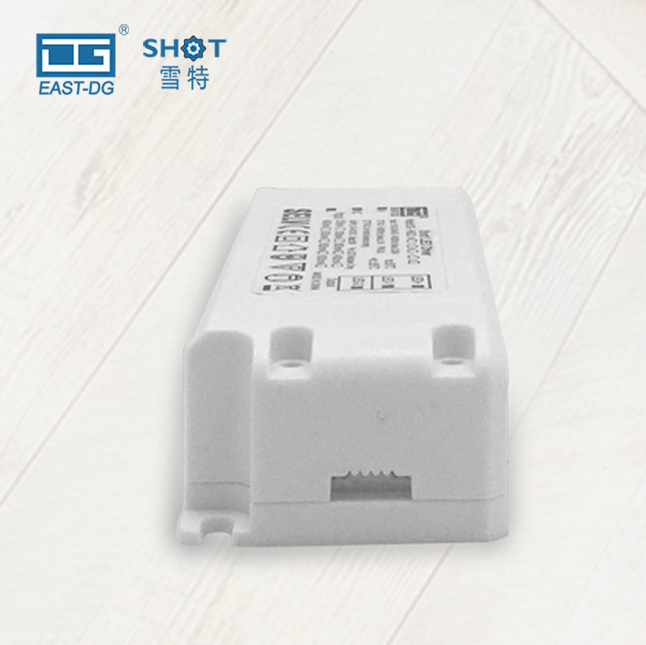

16W 18W 20W 25W 2.4G调光调色电源DG-H6022 智能驱动电源

￥0.00

上一：16W 18W 20W 25W zigbee 调光调色电源DG-H6022 智能驱动电源

下一：没有了

描述

一.产品描述
电气类型：隔离电源（适用于Ⅱ类灯具）。

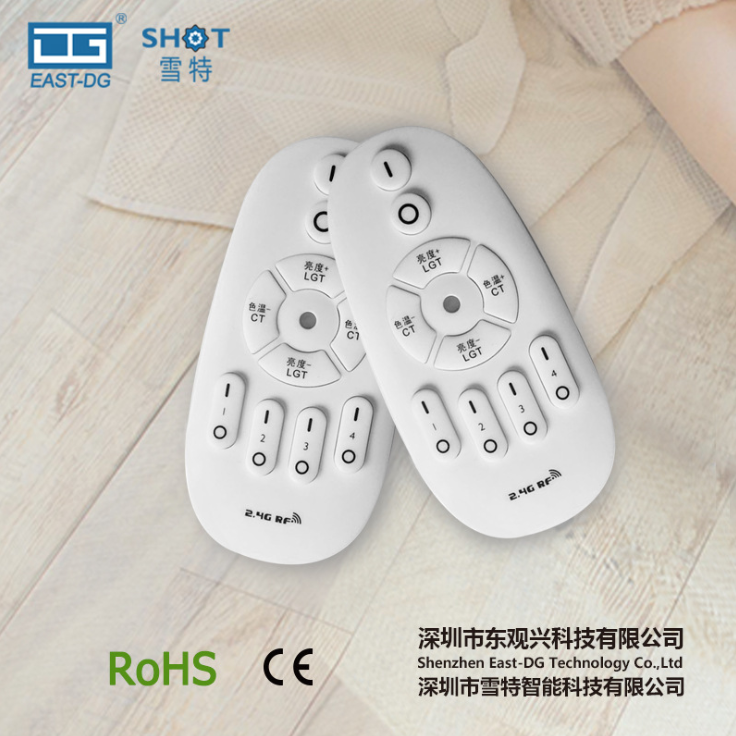

电源可装：蓝牙, WIFI，Zigbee, 2.4G智能无线控制模块。

电源支持：单路输出和双路互补调色温输出（供阳）

产品特性：主动式功率因素校正设计，高性能、高效率、低THD、无频闪。

照明领域：智能室内办公照明、装饰照明、商照照明、家居照明。

恒流模式输出

质保：三年

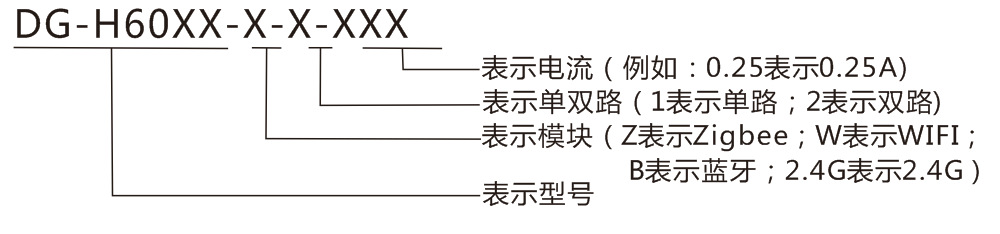

二．型号编码

undefined

三．电气参数

型号		DG-H6022- (Z/W/B/2.4G)-（1/2)-0.25A	DG-H6022- (Z/W/B/2.4G)-（1/2)-0.3A	DG-H6022- (Z/W/B/2.4G)-（1/2)-0.35A	DG-H6022- (Z/W/B/2.4G)-（1/2)-0.4A
输出	功率	10.5W	12.6W	14.7W	16.8W
	输出电压	24-42V	24-42V	24-42V	24-42V
	电流精度	±5%	±5%	±5%	±5%
	输出电流	250mA	300mA	350mA	400mA
	纹波电压	＜1V	＜1V	＜1V	＜1V
	温度漂移	±10%
	启动时间	100Vac＜1S 230Vac＜0.5S 277Vac＜0.5S
	输出线性调整率	±5%
输入	输入线性调整率	±5%
	电压范围	100～277VAC(极限电压：90～305VAC）
	频率范围	47～63Hz
	功率因数	≥0.9	≥0.9	≥0.9	≥0.9
	效率	≥73%	≥74%	≥80%	≥80%
	浪涌电流	<60A/350uS@230Vac
	输入电流	0.3A Max
	谐波（典型）	≤20%
保护	开路保护	开路电压＜53VDC
	短路保护	打嗝模式,异常条件移除后可自动恢复
环境	工作温度	-30～+50℃
	工作湿度	20-90%RH (无凝露)
	储存温度/湿度	-40℃ - 80℃ （Ⅰ类环境 6个月）；10-90%RH (无凝露)
	大气压强	86-106KPa
安规和电磁兼容	安全规范	EN61347-2-13:2006 /EN61347-1:2008
	耐压	I/P-O/P:3.75KVac,<5mA,60S；
	绝缘阻抗	I/P-O/P:500Vac,>100M?0?9
	电磁干扰	符合EN55015，EN61000-3-2。
	浪涌等级	符合IEC61000-4-5(L-N:1KV)
	电磁抗干扰	符合EN61000-4-2,3,4,5,6,8,11; EN61547
其它	尺寸	(LWH) =140 mm * 46mm *32mm
	IP等级	IP20
	重量	136g
	包装	纸箱
	质保说明	3 年（Tc≤75℃）
测试说明	1、如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃，湿度50%，输入电压230VAC，90%负载条件下测试的结果。
补充说明	1、建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置，以确保用电安全. 2、灯具内装配电源使用的PC罩、外壳、堵头等套件必须满足UL94-V0及以上防火等级. 3、电源作为整灯灯具中的一个零部件与终端设备结合使用，因EMC性能受LED灯具及走线的影响，终端设备制造商需对整套装置重新进行EMC确认。

型号		DG-H6022- (Z/W/B/2.4G)-（1/2)-0.45A	DG-H6022- (Z/W/B/2.4G)-（1/2)-0.5A	DG-H6022- (Z/W/B/2.4G)-（1/2)-0.55A	DG-H6022- (Z/W/B/2.4G)-（1/2)-0.6A
输出	功率	18.9W	21W	23.1W	25.2W
	输出电压	24-42V	24-42V	24-42V	24-42V
	电流精度	±5%	±5%	±5%	±5%
	输出电流	450mA	500mA	550mA	600mA
	纹波电压	＜1V	＜1V	＜1V	＜1V
	温度漂移	±10%
	启动时间	100Vac＜1S 230Vac＜0.5S 277Vac＜0.5S
	输出线性调整率	±5%
输入	输入线性调整率	±5%
	电压范围	100～277VAC(极限电压：90～305VAC）
	频率范围	47～63Hz
	功率因数	≥0.9	≥0.9	≥0.9	≥0.9
	效率	≥80%	≥80%	≥80%	≥80%
	浪涌电流	<60A/350uS@230Vac
	输入电流	0.3A Max
	谐波（典型）	≤20%
保护	开路保护	开路电压＜53VDC
	短路保护	打嗝模式,异常条件移除后可自动恢复
环境	工作温度	-30～+50℃
	工作湿度	20-90%RH (无凝露)
	储存温度/湿度	-40℃ - 80℃ （Ⅰ类环境 6个月）；10-90%RH (无凝露)
	大气压强	86-106KPa
安全及规范	安全规范	EN61347-2-13:2006 /EN61347-1:2008
	耐压	I/P-O/P:3.75KVac,<5mA,60S；
	绝缘阻抗	I/P-O/P:500Vac,>100M?0?9
	电磁干扰	符合EN55015，EN61000-3-2。
	浪涌等级	符合IEC61000-4-5(L-N:1KV)
	电磁抗干扰	符合EN61000-4-2,3,4,5,6,8,11; EN61547
其它	尺寸	(LWH) =140 mm * 46mm *32mm
	重量	136g
	包装	纸箱
	质保说明	3 年（Tc≤75℃）
测试说明	1、如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃，湿度50%，输入电压230VAC，90%负载条件下测试的结果。
补充说明	1、建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置，以确保用电安全. 2、灯具内装配电源使用的PC罩、外壳、堵头等套件必须满足UL94-V0及以上防火等级. 3、电源作为整灯灯具中的一个零部件与终端设备结合使用，因EMC性能受LED灯具及走线的影响，终端设备制造商需对整套装置重新进行EMC确认。

4.结构尺寸

140*48*29MM
